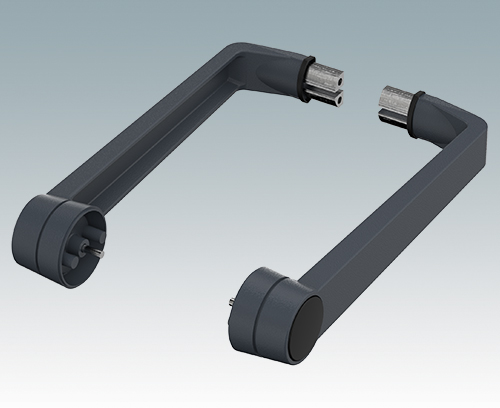

M5093004 Griffbügel Seitenteile
Scroll

M5093004

Griffbügel Seitenteile

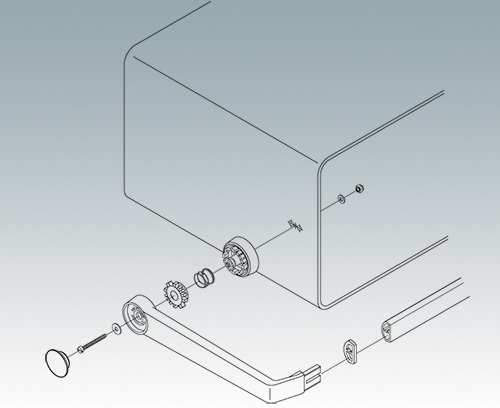

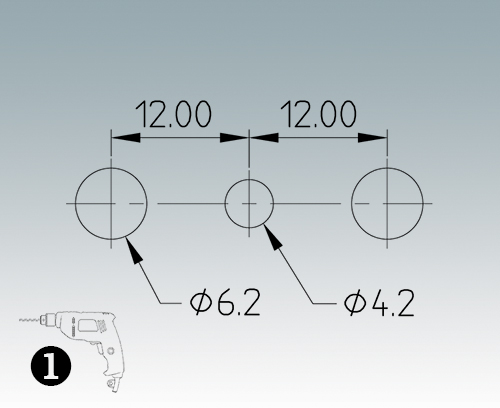

Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang

2 Seitenteile (RAL 7016), 2 Druckknopf (RAL 9005), 2 Befestigungsschrauben

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5093004

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Systemkomponenten zum Komplettieren

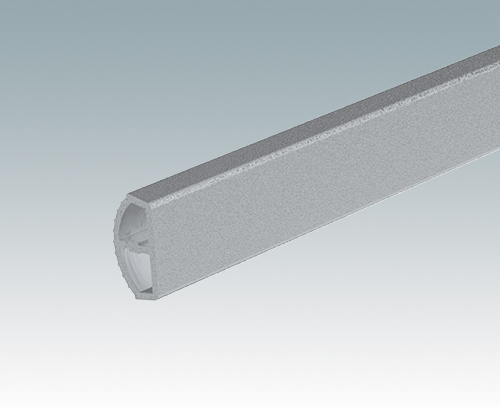

M50930-xxx Griffprofil, RAL 9006

M50930-xxx

Griffprofil, RAL 9006

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50930-324, der Griff ist in RAL 9006 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50930-324.5, wobei der Griff in RAL 9006 lackiert ist.

Lieferumfang Griffprofil

schließen

M50930-xxx

Griffprofil, RAL 9006
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Weißaluminium RAL 9006
m50934-xxx_tisw

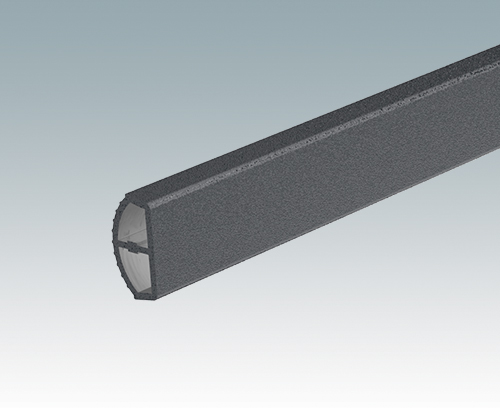

M50934-xxx

Griffprofil, RAL 7016

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50934-324, der Griff ist in RAL 7016 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50934-324.5, wobei der Griff in RAL 7016 lackiert ist.

Lieferumfang Griffprofil

schließen

M50934-xxx

Griffprofil, RAL 7016
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Anthrazit RAL 7016
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Zink
Farbe
Anthrazit RAL 7016,
Schwarz RAL 9005
Standards
REACH konform
RoHS konform

Katalogseiten

Zeichnungen

3D-Modelle

Gewicht/1 Stück
0,68 kg
Warentarifnummer
(METCASE Produkt)
79070000
Herstellungsland
Großbritannien
