M5825105 Datamet S
Scroll

M5825105

Datamet S

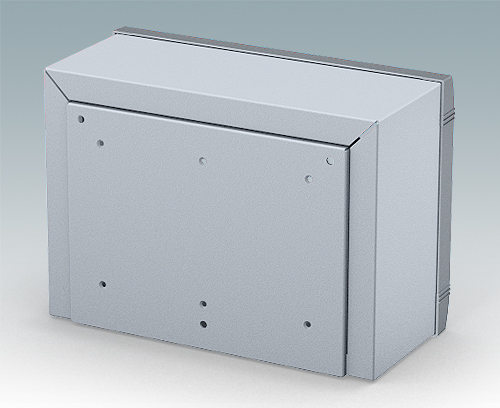

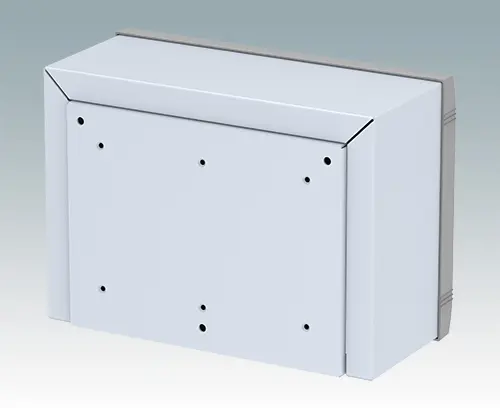

Moderne Aluminium-Gehäuse für Innenanwendungen. Elektronik während der Wandinstallation frei zugänglich. Elegantes Design mit Zink-Druckguss Frontrahmen, Haube und Rückplatte in L-Form. Front- und Montageplatten als Zubehör.

Lieferumfang

Frontrahmen, Oberteil, Rückplatte, M4 x 16 mm (4x), M4 x 6 mm (2x) und M3 x 8 mm (4x).

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5825105

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
M5800025 Frontplatte S

M5800025

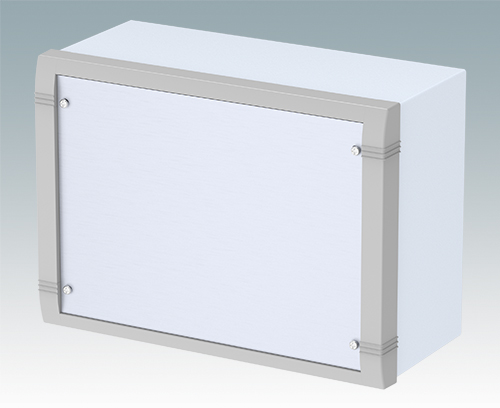

Frontplatte S Aluminium eloxiert Frontplatte für DATAMET S Gehäuse.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5800025

Frontplatte S
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
220x2x159,5mm
M5804125 Montageplatte-Set S

M5804125

Montageplatte-Set S Montageplatte-Set aus Aluminium mit 6 eingebrachten Bohrungen, abgestimmt zur Befestigung im Datamet S Rückplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (6x) und M3 x 6 mm Befestigungsschrauben (12x).

schließen

M5804125

Montageplatte-Set S
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
175x120x1,5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Lichtgrau/fenstergrau RAL 7035/7040
Standards
REACH konform
RoHS konform
Breite
250 mm
Höhe
180 mm
Tiefe
116,5 mm
Platinenlänge Unterteil
120 mm
Platinenbreite Unterteil
175 mm

Katalogseiten

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
1 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
