M5920025 METTEC 19
Scroll

M5920025

METTEC 19" 2HEx267mm

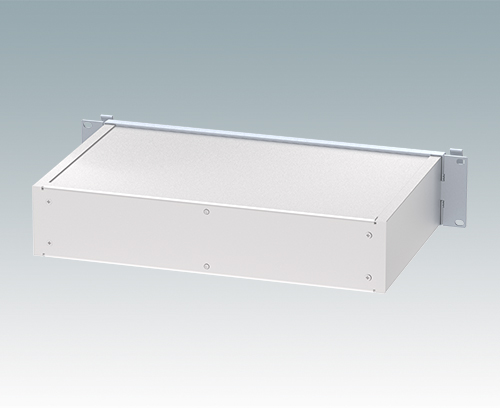

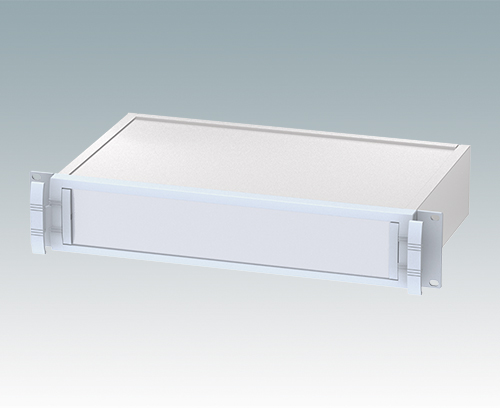

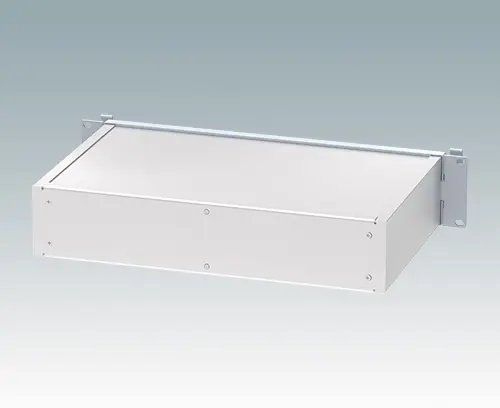

Modernes und robustes 19" Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Die Frontblende ist hellgrau lackiert, RAL 7035. Seitenextrusionen, Ober-, Unter- und Rückwände werden mit Iridite NCP-Klarlack geliefert. Das Gehäuse kann auf Anfrage komplett lackiert geliefert werden.

Lieferumfang

19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5920025

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5900016 19" Montage-Set

M5900016

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900016

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
M5900020 Frontplatten-Set (2HE)

M5900020

Frontplatten-Set (2HE) Frontplatten-Set für die Gehäuse Mettec 2HE und Unimet 2HE. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5900020

Frontplatten-Set (2HE)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
392,5x2x67,1mm
M5900202 Trägerplatte (267mm)

M5900202

Trägerplatte (267mm) Trägerplatte für METTEC 19-Zoll-Gehäuse, Tiefe 267 mm. Passend zu den Führungsschienen in den Gehäuseseitenprofilen.

Lieferumfang Trägerplatte

schließen

M5900202

Trägerplatte (267mm)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Blank
377x249x7,5mm
M6000035 19" Montage-Set

M6000035

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

schließen

M6000035

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Lichtgrau RAL 7035,
Iridite NCP
Standards
IEC 60297-3
REACH konform
RoHS konform
DIN 41494
Höhe
88 mm
Breite
482,6 mm
Tiefe
267,5 mm
Höheneinheiten
2 HE
Platinenlänge Unterteil
250 mm
Platinenbreite Unterteil
379 mm

Katalogseiten

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
2 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
