M5930015 METTEC 19
Scroll

M5930015

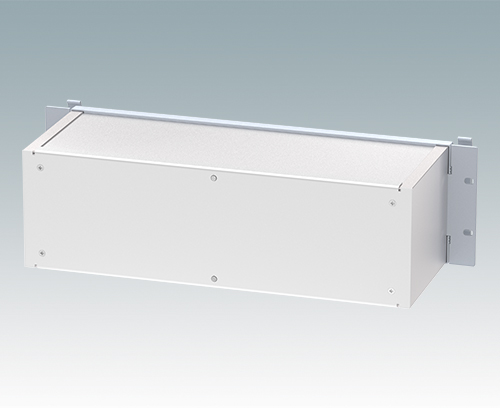

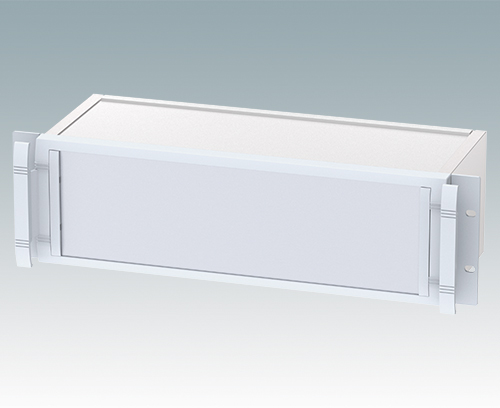

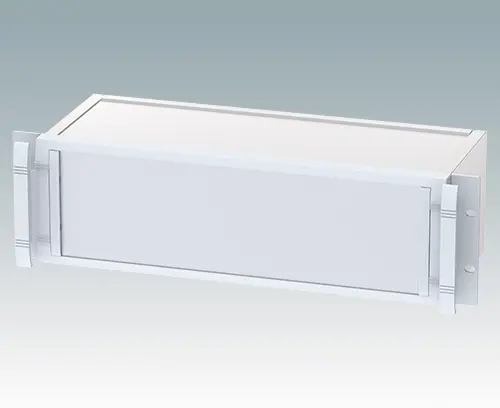

METTEC 19" 3HEx167mm

Modernes und robustes 19" Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Die Frontblende ist hellgrau lackiert, RAL 7035. Seitenextrusionen, Ober-, Unter- und Rückwände werden mit Iridite NCP-Klarlack geliefert. Das Gehäuse kann auf Anfrage komplett lackiert geliefert werden.

Lieferumfang

19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5930015

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5900016 19" Montage-Set

M5900016

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900016

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
M5900030 Frontplatten-Set (3HE)

M5900030

Frontplatten-Set (3HE) Frontplatten-Set für die Gehäuse Mettec 3HE und Unimet 3HE. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M5900030

Frontplatten-Set (3HE)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
392,5x2x111mm
M5900201 Trägerplatte (167mm)

M5900201

Trägerplatte (167mm) Trägerplatte für METTEC 19-Zoll-Gehäuse, Tiefe 167 mm. Passend zu den Führungsschienen in den Gehäuseseitenprofilen.

Lieferumfang Trägerplatte

schließen

M5900201

Trägerplatte (167mm)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Blank
377x149x7,5mm
M6000035 19" Montage-Set

M6000035

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

schließen

M6000035

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Lichtgrau RAL 7035,
Iridite NCP
Standards
IEC 60297-3
REACH konform
RoHS konform
DIN 41494
Höhe
132,6 mm
Breite
482,6 mm
Tiefe
167,5 mm
Höheneinheiten
3 HE
Platinenlänge Unterteil
150 mm
Platinenbreite Unterteil
379 mm

Katalogseiten

Zeichnungen

3D-Modelle

Gewicht/1 Stück
2 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
