M6619345 TECHNOMET 19
Scroll

M6619345

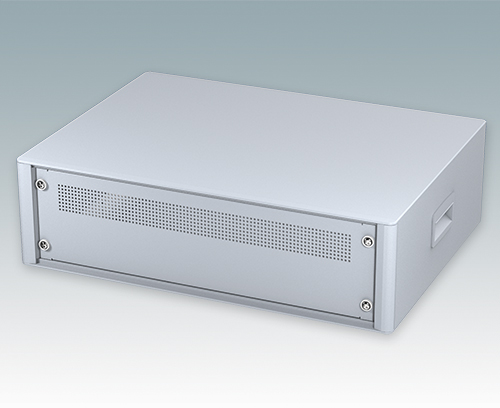

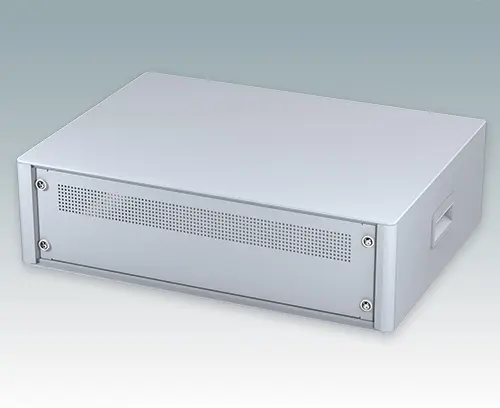

TECHNOMET 19" 3HEx400mm

Modernes und äußerst attraktives 19" Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern (84TE), Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297-1. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben für eine professionelle Aufmachung. Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet.

Das Gehäuse verfügt über eine Rückplatte, zwei ABS-Seitengriffe und vier ABS-Füße mit einsteckbare rutschfeste Gummifüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Interne Tragschienen für Baugruppenträger/Chassis.

Ausführung

RC193 mit Seitengriffen

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Seitengriffe (2x), Gehäusefüße (4x), Gummifüße (4x) M3 x 6 mm (2x) M3 x 8 mm (12x), M4 x 16 mm (8x), M4 x 12 mm (x6), Stahl Käfigmutter M6 (4x), M6 x 16 mm und hellgrau Kunststoffscheibe (4x). Vormontiert geliefert.

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M6619345

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M6000035 19" Montage-Set

M6000035

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

schließen

M6000035

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
M6019001 Frontplatte 3HEx19"

M6019001

Frontplatte 3HEx19" Aluminium eloxiert Frontplatte nach 19" Rack -Norm DIN 41494 und IEC 297-1.

Lieferumfang Frontplatte

schließen

M6019001

Frontplatte 3HEx19"
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
482,6x3x132,5mm
M6019010 Frontplatte 1HEx19"

M6019010

Frontplatte 1HEx19" Aluminium eloxiert Frontplatte nach 19" Rack -Norm DIN 41494 und IEC 297-1.

Lieferumfang Frontplatte

schließen

M6019010

Frontplatte 1HEx19"
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
482,6x3x43,6mm
M6019011 Frontplatte 1HEx19" mit lüftung

M6019011

Frontplatte 1HEx19" mit lüftung Aluminium eloxiert Frontplatte nach 19" Rack -Norm DIN 41494 und IEC 297-1.

Ausführung Mit Lüftung

Lieferumfang Frontplatte

schließen

M6019011

Frontplatte 1HEx19" mit lüftung
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
482,6x3x43,6mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Lichtgrau RAL 7035
Standards
IEC 60297-3
REACH konform
RoHS konform
DIN 41494
Höhe
155,6 mm
Breite
539 mm
Tiefe
400 mm
Höheneinheiten
3 HE

Katalogseiten

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
4,5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
