M6422034 Technomet R107H
Scroll

M6422034

Technomet R107H

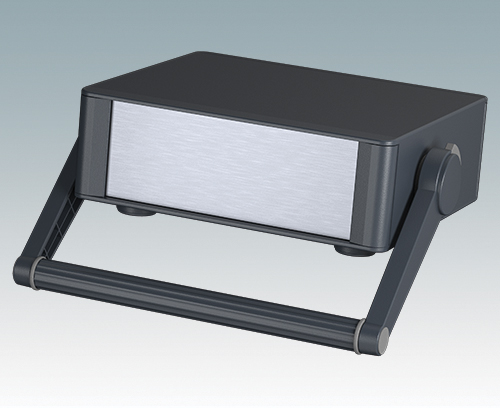

Modernes und äußerst attraktives Instrumentengehäuse mit Handgriff / Bügelhandgriff für Tischanwendungen und den mobilen Einsatz. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben sowie die Schrauben der Frontplatten und sorgen für eine professionelle Aufmachung. Der Tragegriff kann in 30°-Stufen angepasst werden. Das vormontierte interne Chassis verfügt über vier M3-Leiterplattenmontagebolzen in der Bodenplatte. Das interne Chassis kann auch mit 3 Einschub-Leiterplatten ausgestattet werden dank der steckbaren Zubehör-Führung M6490020 (Bestellen Sie 2 Führungen pro Leiterplatte).

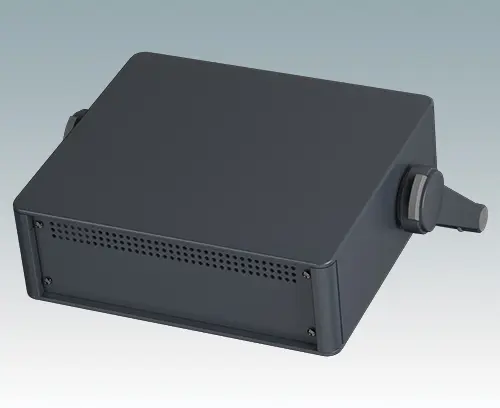

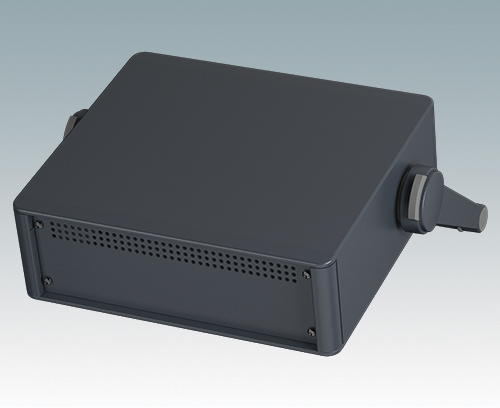

Das Gehäuse verfügt über eine Rückplatte und vier ABS-Kippfüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Die Frontplatten sind gesondert zu bestellen.

Ausführung

Mit Griffbügel

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, , Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Griffbügel, Gehäusefüße (4x), M3 x 6 mm (2x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M6422034

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
M6400700 Frontplatte 107

M6400700

Frontplatte 107 Frontplatten für die Gehäuse Technomet R107 und R107H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400700

Frontplatte 107
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
197x2x65,8mm
M6490020 Kartenführung, 140 mm

M6490020

Kartenführung, 140 mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R107, R107H, R110, SL110 und R110H. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Lieferumfang 1 Kartenführung

schließen

M6490020

Kartenführung, 140 mm
Produkt Ihrem Warenkorb hinzugefügt
PA 6/6 (UL 94 V-0)
Blank
139,7x7,5x3,5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Anthrazit RAL 7016
Standards
REACH konform
RoHS konform
Breite
225 mm
Tiefe
200 mm
Höhe
75 mm
Platinenlänge Unterteil
182 mm
Platinenbreite Unterteil
179 mm

Katalogseiten

Montageanleitungen (Teil)

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
1,5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
