M5340109 UNIDESK M400 IP 54
Scroll

M5340109

UNIDESK M400 IP 54

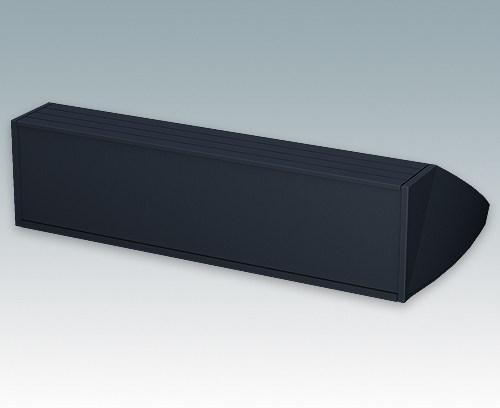

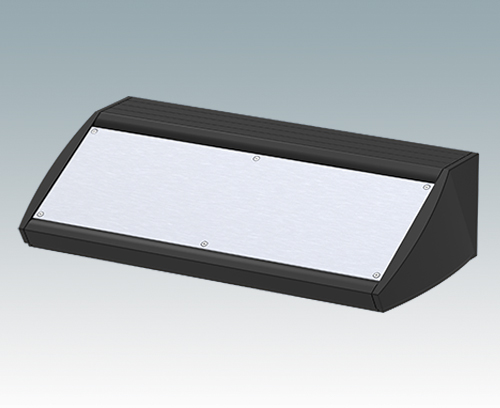

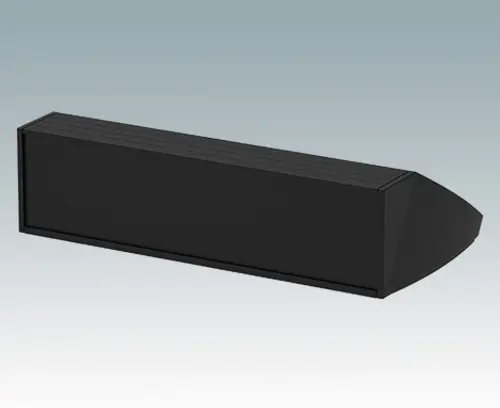

Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung

Mit Dichtung (IP 54)

Lieferumfang

Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5340109

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5301504 Frontplatte M400

M5301504

Frontplatte M400 Frontplatte für UNIDESK M400 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301504

Frontplatte M400
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
370x2x123mm
M5302214 Wandhalter-Set M400

M5302214

Wandhalter-Set M400 Wandhalter-Set für UNIDESK M400 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302214

Wandhalter-Set M400
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Schutzart
IP 54
Farbe
Schwarz RAL 9005
Standards
REACH konform
RoHS konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
400 mm
Tiefe
200 mm
Höhe
102 mm
Platinenlänge Unterteil
147 mm
Platinenbreite Unterteil
345 mm

Katalogseiten

Montageanleitungen (Gruppe)

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
2 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
