M5623125 UNIMET 2H
Scroll

M5623125

UNIMET 2H

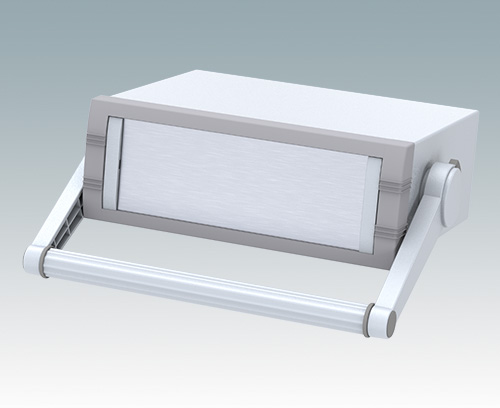

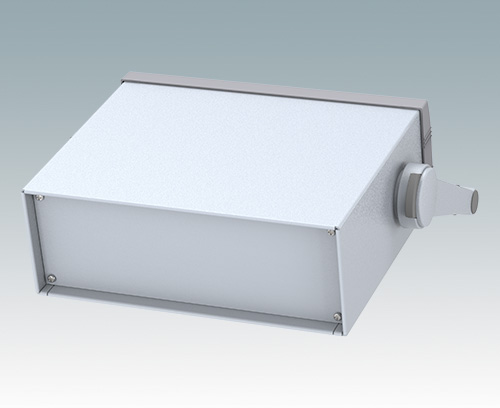

Modernes Instrumentengehäuse für Tischanwendungen oder mobilen Einsatz. Mit Griffbügel. Oberteil gekantet aus Aluminium mit Druckguss-Frontrahmen. Boden- und Rückplatten sind abnehmbar. Frontplatten-Set als Zubehör.

Ausführung

Mit Griffbügel

Lieferumfang

Deckplatte, Bodenplatte, Frontrahmen, Rückplatte, Griffbügel, M3 x 8 mm (8x), M4 x 16 mm (4x), M3 x 8 mm (4x) und Gummifuß (4x).

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5623125

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
M5600015 Gehäusefüße, Set 1

M5600015

Gehäusefüße, Set 1 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Ausführung Ohne Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).

schließen

M5600015

Gehäusefüße, Set 1
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm
M5600045 Gehäusefüße, Set 2

M5600045

Gehäusefüße, Set 2 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)

Ausführung Mit Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).

schließen

M5600045

Gehäusefüße, Set 2
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm
M5700608 Frontplatten-Set (2/2H)

M5700608

Frontplatten-Set (2/2H) Frontplatten-Set für die Gehäuse Unimet 2/2H und Unimet-Plus 2/2H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700608

Frontplatten-Set (2/2H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
199,5x2x65,1mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Lichtgrau/fenstergrau RAL 7035/7040
Standards
REACH konform
RoHS konform
Breite
230 mm
Tiefe
190 mm
Höhe
85 mm
Platinenlänge Unterteil
161 mm
Platinenbreite Unterteil
175 mm

Katalogseiten

Montageanleitungen (Teil)

Zeichnungen

3D-Modelle

Gewicht/1 Stück
1 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
