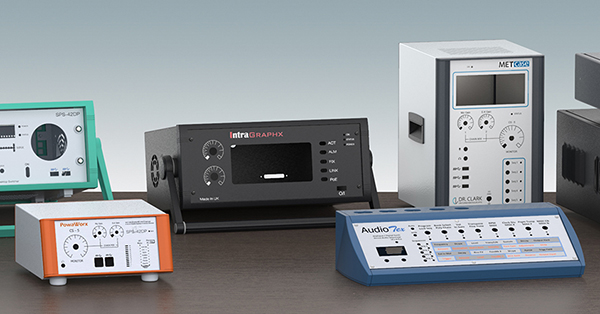

SPEZIFIZIERUNG VON METALLGEHÄUSE MIT SCHRÄGER FRONT FÜR ELEKTRONIK

DIE HERAUSFORDERUNG FÜR ELEKTRONIKDESIGNER

Die Spezifikation der richtigen Pultgehäuse für Ihre Elektronik kann oft ein schwieriger Balanceakt sein, da möglicherweise nicht viel Raum für Kompromisse bleibt. Elegant, robust und ergonomisch müssen sie sein: All das müssen sie erfüllen – zwei von drei reichen nicht.

Und das kann manchmal eine Herausforderung darstellen. Anwendungen wie Bürosysteme oder Point-of-Sale können Ästhetik gegenüber Robustheit leicht bevorzugen – während das Gegenteil für Sicherheit und industrielle Maschinensteuerung gelten kann. Aber in jedem Fall wird eine gute Ergonomie immer entscheidend sein.

Abgeschrägte Frontgehäuse müssen Anzeigen und Bedienelemente in einem bequemen Betrachtungs- und Bedienwinkel präsentieren, aber es gibt noch andere Faktoren zu berücksichtigen:

• Welche Größen sind standardmäßig verfügbar?
• Können die Gehäuse leicht modifiziert werden, um eine benutzerdefinierte Größe zu erstellen?
• Wie werden die Leiterplatten und andere Komponenten montiert?
• Gibt es Aussparungen für eine Folientastatur (Front) und Schnittstellen (Rückseite)?
• Welche Schutzart ist erforderlich?
• Bieten die Gehäuse optional eine Wandmontage an?
• Können die Gehäuse schnell und einfach kundenspezifisch gefertigt werden, damit sie direkt zu einer Produktionslinie zur Installation von Komponenten gehen können?

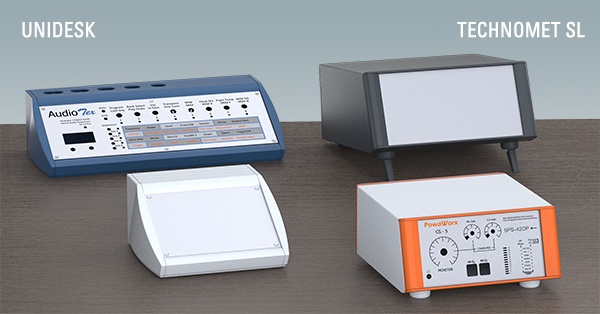

TECHNOMET SL UND UNIDESK

TECHNOMET ist das Flaggschiff-Desktop-Gehäuse von METCASE. Es hat das Genre auf die nächste Stufe gehoben, indem es ein modernes und zusammenhängendes Design mit Druckguss-Lünetten bietet, die bündig in den Gehäusekörper aus Aluminium passen. Das Ziel bestand darin, ein Metallgehäuse zu schaffen, das auf die feinen Toleranzen ausgelegt ist, die normalerweise bei Kunststoffgehäusen zu finden sind. TECHNOMET SL ist die Version mit abgeschrägter Front.

UNIDESK ist ein Terminalgehäuse mit schräger Front und einem bewährten Design, das sich im Laufe der Jahre als äußerst beliebt erwiesen hat – insbesondere für Anwendungen im Gesundheits- und Sozialwesen. UNIDESK ist intelligent, robust und äußerst vielseitig.

WAS SIND DIE STANDARDGRÖSSEN? SIND BENUTZERDEFINIERTE GRÖSSEN VERFÜGBAR?

Eine schräge Frontversion von TECHNOMET zu schaffen, die die flächenbündige Ästhetik der Serie beibehält, war aufgrund der beteiligten Winkel keine leichte Aufgabe. Trotzdem werden TECHNOMET SL Schrägfrontgehäuse in drei Größen angeboten: 225 x 230 x 100 mm, 275 x 285 x 125 mm und 350 x 320 x 150 mm.

Das ist vergleichbar mit UNIDESK, das ebenfalls in drei Größen angeboten wird: 200 x 200 x 102 mm, 300 x 200 x 102 mm und 400 x 200 x 102 mm. Aber Sie werden feststellen, dass sich nur eine Dimension ändert – die Breite. Wenn es also um kundenspezifische Größen geht, kann UNIDESK nur in kundenspezifischen Breiten spezifiziert werden … während TECHNOMET SL dank des Designs seiner Einfassungen in kundenspezifischen Längen, Breiten und Tiefen spezifiziert werden kann

WIE WERDEN DIE KOMPONENTEN MONTIERT?

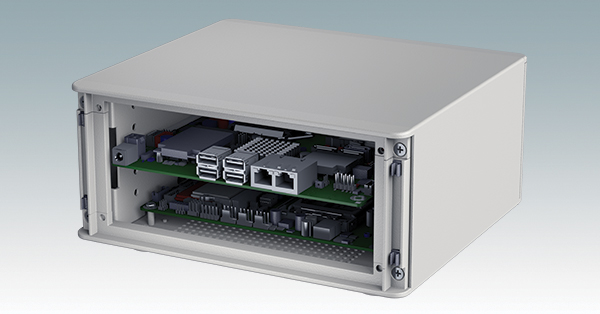

Es gibt zwei Möglichkeiten, Leiterplatten in METCASE-Aluminiumgehäusen zu installieren. Sie können sie entweder auf Leiterplattensäulen montieren oder auf Führungsschienen einschieben. Diese PCB-Montagekits und -führungen sind als Zubehör erhältlich (zusammen mit Frontplatten, Gehäusefüßen und anderen nützlichen Artikeln).

UNIDESK verfügt über vorgestanzte PCB-Befestigungspunkte in der Basis, wodurch Leiterplatten auf Säulen montiert werden können. TECHNOMET SL bietet mehr Auswahl:

Die Bodenplatte jedes Gehäuses ist mit vier Leiterplatten-Montagesäulen vormontiert
Das Innenchassis ist für die Montage von Führungsschienen (Zubehör) vorgestanzt.

SIND DIE GEHÄUSE FÜR ZUSÄTZLICHEN SCHUTZ VERSENKT? WIE EINFACH IST DER ZUGANG?

Sowohl TECHNOMET SL als auch UNIDESK verfügen über eine zurückgesetzte Frontplatte (Zubehör) und eine zurückgesetzte Rückplatte (zum Schutz der Schnittstellen). TECHNOMET SL hat eine abnehmbare Rückwand – und das U-förmige Oberteil lässt sich für schnellen Zugriff abziehen. Auch die Frontblende lässt sich leicht abnehmen. Auch UNIDESK bietet schnellen Zugriff, diesmal über die abnehmbare Bodenplatte.

WELCHER EINGRIFFSSCHUTZ WIRD ERFORDERLICH?

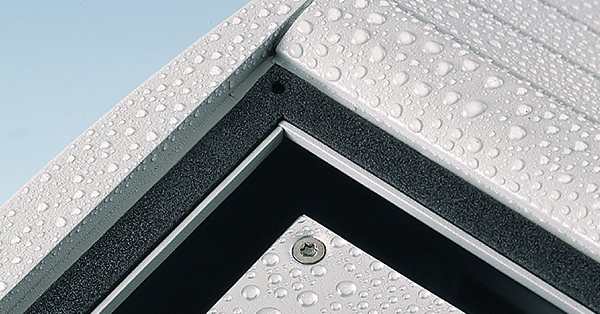

UNIDESK kann mit optionalem IP 54-Schutz spezifiziert werden, mit freundlicher Genehmigung von Dichtungen für die Front- und Bodenplatten. Die IP-Schutzart – International Protection Mark oder Ingress Protection Mark (IEC 529) – ist ein von der International Electrotechnical Commission (IEC) kontrollierter Standard.

IP 54 bedeutet, dass ein Gehäuse den Benutzern vollständigen Schutz vor spannungsführenden oder internen beweglichen Teilen bietet. Es bietet jedoch keinen vollständigen Schutz gegen das Eindringen von Staub. Das würde eine IP 6X-Klassifizierung erfordern. Es wird jedoch verhindert, dass Staub in Mengen eindringt, die schädlich genug sind, um die Funktion des Geräts zu beeinträchtigen. IP 54 bestätigt auch, dass das Gehäuse spritzwassergeschützt ist (basierend auf einem fünfminütigen Test, bei dem 10 Liter/Minute Wasser mit einem Druck von 80-100 kPa gegen alle Seiten des Gehäuses spritzen).

BIETEN DIE GEHÄUSE OPTIONAL EINE WANDMONTAGE?

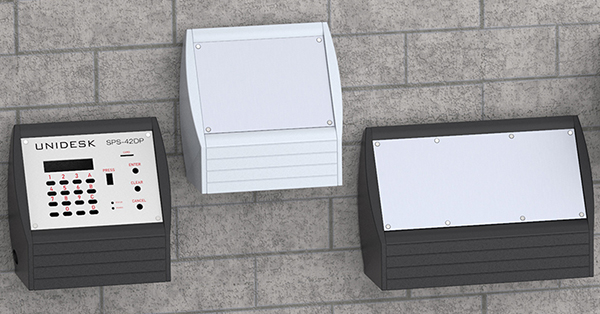

UNIDESK ist Ihre beste Wahl für diese Anwendung, da es an Wänden genauso zu Hause ist wie auf Schreibtischen. Seine Frontplatte ist um 60° von der Senkrechten geneigt, was ihn perfekt für Anwendungen wie Zugangskontrolle macht. Wandmontagesätze sind als Zubehör für alle drei Größen von UNIDESK erhältlich.

Diese Kits bestehen aus Profilen, die in Nuten an der Rück- oder Unterseite von UNIDESK passen – so dass die Gehäuse entweder horizontal oder vertikal an der Wand montiert werden können. Die Profile verfügen sowohl über runde als auch über stadionförmige Schraubenlöcher; Letzteres erleichtert die Positionsanpassung der Gehäuse bei der Wandbefestigung.

KÖNNEN DIE GEHÄUSE IN KUNDENSPEZIFISCHER FERTIGUNG GELIEFERT WERDEN?

Alle METCASE-Standardgehäuse – ob für Schreibtische, 19-Zoll-Racks oder den mobilen Einsatz – können vollständig kundenspezifisch geliefert werden. Alle Arbeiten werden im eigenen Haus durchgeführt, sodass wir von Anfang bis Ende für die Qualität der kundenspezifischen Gehäuse verantwortlich sind. Dies gewährleistet eine gleichbleibende Qualität, beschleunigt die Produktion und reduziert den Verwaltungsaufwand.

Kundenspezifische Dienstleistungen umfassen kundenspezifische Größen, kundenspezifische Frontplatten, CNC-Bearbeitung sowie Befestigungen und Einsätze. Gehäuse können in jeder Farbe spezifiziert werden – und ohne zusätzliche Kosten, wenn diese Farbe eine der kürzlich erweiterten „immer auf Lager“-Reihe ist.

Dank weiterer Investitionen in neue Anlagen ist der Digitaldruck von Legenden und Logos jetzt schneller als je zuvor. Der gleichzeitige Druck von Farbe und Weiß führt zu schnelleren Produktionszeiten. Grafiken in Fotoqualität sind möglich bis zu:

• 1800 x 1800 dpi
• Größe A2 (600 x 420 mm), bedruckt bis zu einer Höhe von 150 mm.

Moderne Pultgehäuse >>

ERFAHREN SIE MEHR, FORDERN SIE EIN ANGEBOT AN

Kontaktieren Sie uns jetzt, für eine fachkundige technische Beratung, wie Sie die besten Gehäuse für Ihre elektronischen Instrumente spezifizieren können.
