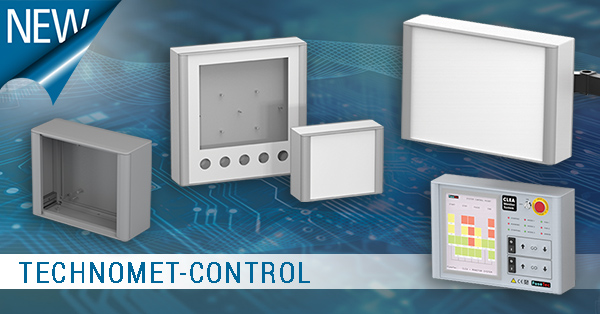

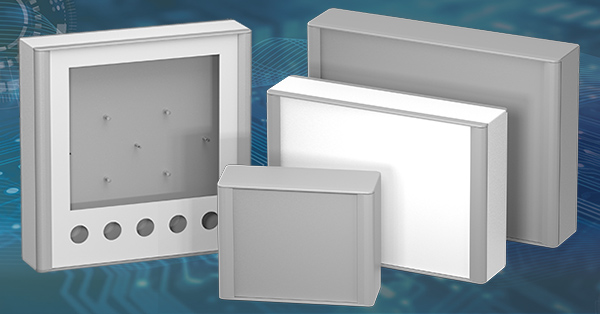

INTELLIGENTE NEUE TECHNOMET-CONTROL VESA-MONTAGEGEHÄUSE FÜR HMI/STEUERELEKTRONIK

MONTIEREN SIE TECHNOMET-CONTROL AN MASCHINEN, WÄNDEN, ARBEITSPLÄTZEN UND STÄBEN

Das smarte neue TECHNOMET-CONTROL ist viel mehr als nur ein neues Modell – es repräsentiert einen völlig neuen Gehäusetyp für METCASE. Diese eleganten und vielseitigen Gehäuse für Standarddisplays, Panel-PCs und HMIs sind die ersten METCASE-Gehäuse, die hauptsächlich für VESA-montierte Elektronik entwickelt wurden.

Durch die Integration von VESA MIS-D 100 x 100 mm in das Design bieten diese fortschrittlichen Gehäuse eine sehr wirtschaftliche Lösung für die Montage von HMI-/Steuerungselektronik an Maschinen oder an anderen Orten. Standardmäßige VESA-Halterungen können direkt an der Rückseite des Gehäuses montiert werden. TECHNOMET-CONTROL kann mit Zubehör-Montagesätzen auch direkt an Wänden/Maschinen und Masten montiert werden.

Das wahre Geheimnis von TECHNOMET-CONTROL ist das einfache, aber clevere Design, das es ermöglicht, diese attraktiven Gehäuse kostengünstiger herzustellen, als ihr hochwertiges Erscheinungsbild vermuten lässt.

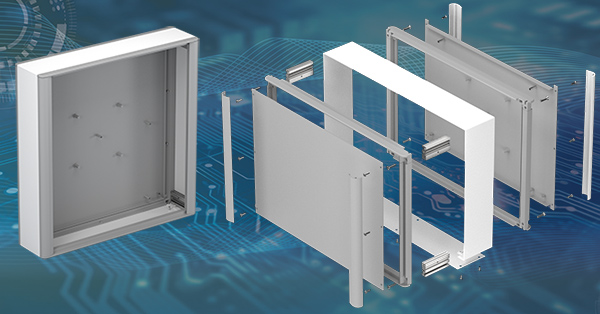

Sie können sehr einfach in maßgeschneiderten Größen hergestellt werden, sodass eine kundenspezifische Anpassung bereits für Stückzahlen von nur 10 oder 20 Einheiten möglich ist. Dies alles ist der Konstruktion der vorderen und hinteren Einfassungen und der Verwendung von vier einfachen Profilen in jedem Gehäuse zu verdanken.

WARUM WIR TECHNOMET-CONTROL ERSTELLT HABEN

Die Nachfrage nach fortschrittlicher HMI-Technologie ist gestiegen, vor allem aufgrund von Industrie 4.0. Standard-Displays und Panel-PCs müssen untergebracht und geschützt werden, aber viele der vorhandenen HMI-Gehäuse auf dem Markt sind große, abgedichtete Einheiten für anspruchsvolle Industriestandorte.

Hier bei METCASE haben wir eine Marktlücke für robuste, moderne Displaygehäuse für leichte Industrieanwendungen identifiziert. Diese Aluminiumgehäuse müssen robust und ästhetisch ansprechend sein – aber nicht unbedingt versiegelt und IP-zertifiziert.

TECHNOMET-CONTROL ist ein modernes VESA-Montagegehäuse, das nach einem sichtbar hohen Standard gefertigt ist – aber dank der Effizienz, die durch sein innovatives und praktisches Design entsteht, zu einem interessanten und überzeugenden Preis angeboten werden kann.

Modernes, stimmiges Design mit flächenbündigen Blenden

Der erste Eindruck zählt – deshalb sieht TECHNOMET-CONTROL deutlich intelligenter und besser verarbeitet aus als andere Wand-, Arm- und Mastgehäuse seiner Größe. Es verfügt über ein modernes, stimmiges Design mit Druckguss-Lünetten, die bündig mit dem Hauptgehäuse abschließen.

Aufsteckbare Zierleisten in der vorderen und hinteren Blende verbergen alle Montageschrauben und sorgen so für ein sauberes und schlichtes Erscheinungsbild – und rahmen die Frontplatte ein, die zum Schutz eines Touchscreens und anderer Bedienelemente versenkt ist.

TECHNOMET-CONTROL ist auf engere Toleranzen als andere ähnliche Metallgehäuse ausgelegt. Dies ist eine Eigenschaft, die TECHNOMET-CONTROL mit den Vorgängermodellen TECHNOMET und TECHNOMET 19“ teilt.

Und dass TECHNOMET-CONTROL mit diesen beiden anderen Modellen eine gemeinsame Designsprache teilt, bietet weitere ästhetische Vorteile. Es stellt sicher, dass Ihre wand- und mastmontierten Produkte zu Ihrer Desktop-, tragbaren und 19-Zoll-Rack-Elektronik passen.

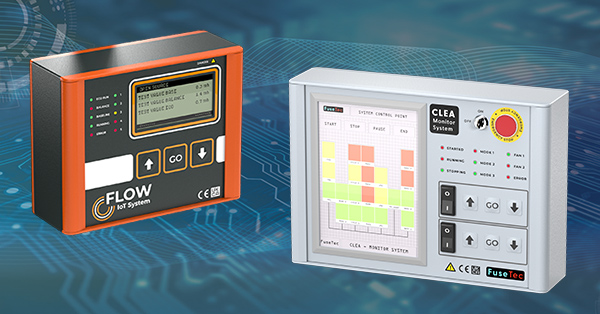

TECHNOMET-CONTROL ZUR MONTAGE VON TOUCHSCREENS

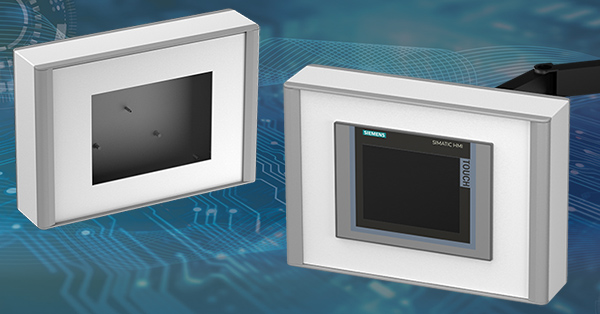

Speziell für die Aufnahme und den Schutz von Siemens TP-Geräten (Baugrößen KTP400 bis TP1200) haben wir TECHNOMET-CONTROL zur Montage von Touchscreens und Displays entwickelt. Es können auch Bildschirme anderer führender Hersteller untergebracht werden, darunter Beckhoff, B&R und andere.

Die Gehäuse können in kundenspezifischen Größen geliefert werden, um Ihre spezifischen Touchscreens und Steuergeräte unterzubringen. Unser Vertriebsteam unterstützt Sie gerne bei der Integration Ihrer Displays, Touchscreens und Bedienelemente.

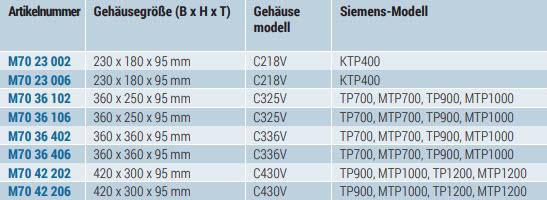

TECHNOMET-CONTROL – SIEMENS TP DISPLAYS KOMPATIBILITÄT

Wir können die TECHNOMET-CONTROL-Frontplatten mit den erforderlichen Aussparungen für die oben gezeigten Siemens-Displays oder für Displays anderer von Ihnen angegebener Hersteller vorgestanzt liefern. Bei Bedarf können wir die Außenmaße des Gehäuses an Ihre spezifischen Displays, Touchscreens, Bedienelemente und Elektronikbaugruppen anpassen.

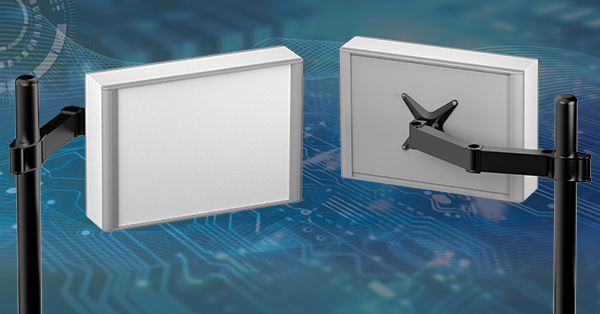

STANDARD-VESA-MONTAGE

Alle TECHNOMET-CONTROL-Gehäuse werden mit einem VESA MIS-D 100 x 100 mm Montagepunkt in der Rückwand zur Montage von Standard-VESA-Aufhängearmen, Wandhalterungen und Arbeitsplatzstützen geliefert. Dies ist eine äußerst wirtschaftliche Lösung für die Montage der Geräte an Maschinen, Wänden und an vielen anderen Orten, beispielsweise an einem Kassenterminal. Die VESA-M4-Befestigungseinsätze sind unten geschlossen, um ein Eindringen der VESA-Befestigungsschrauben in das Gehäuseinnere zu verhindern. Die VESA-Montagelöcher werden auch bei der Montage von anderem Montagezubehör (Mastenhalterung und Wandmontageset) verwendet.

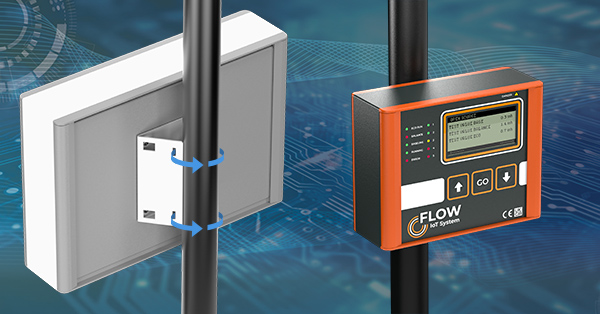

STANGENMONTAGEHALTERUNG

Diese Montagehalterung dient zur einfachen Montage des Gehäuses an einem Mast oder Mast – ideal für Fabrikautomatisierungsanwendungen, bei denen die Ausrüstung neben einer Maschine oder Produktionslinie aufgestellt werden kann. Die Halterung wird an den VESA-Befestigungslöchern an der Gehäuserückwand montiert und ist für die Befestigung an einem Pfosten/Mast mit einem Durchmesser von 50 mm oder mehr vorgesehen (Montagegurte sind nicht im Kit enthalten).

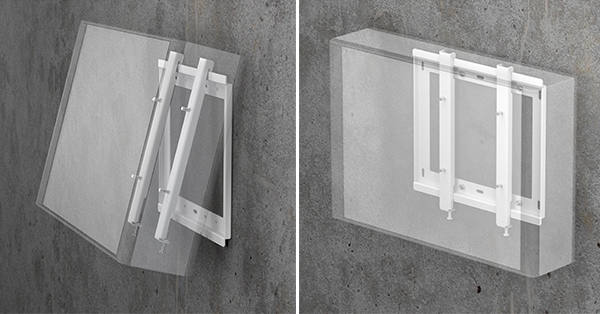

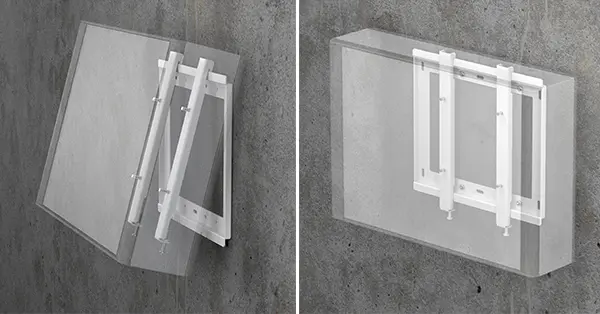

WANDMONTAGESATZ

Die Wandmontagesätze sind für die direkte Montage des TECHNOMET-CONTROL an einer Wand, Maschine oder Schott konzipiert. Sie sind ideal für Anwendungen wie Gebäudeelektronik, bei denen die Geräte ohne sichtbare Befestigungsschrauben an der Wand montiert werden. Passend zu den unterschiedlichen Gehäusegrößen werden zwei Kits angeboten. Jedes besteht aus drei Teilen: einer Wandplatte und zwei Gehäusehalterungen. Die Wandplatte verfügt über mehrere Befestigungslöcher für eine ebene Platzierung auf jeder Oberfläche. Die Gehäusehalterungen werden an der Wandplatte befestigt und verfügen über Befestigungsschrauben, die an der Unterseite der Gehäuse verborgen sind.

WELCHES TECHNOMET-CONTROL-GEHÄUSE FÜR MEINE ELEKTRONIK?

Wir haben TECHNOMET-CONTROL zum Start in vier Grundrissgrößen verfügbar gemacht: 230 x 180 mm, 360 x 250 mm, 360 x 360 mm und 420 x 300 mm. Alle vier Größen sind 95 mm tief, was den Gehäusen ein schlankes Erscheinungsbild verleiht – und dennoch viel Platz für Komponenten bietet.

Es gibt zwei Standardfarboptionen – entweder Verkehrsgrau A (RAL 7042) oder eine Kombination aus Verkehrsweiß (RAL 9016) und Verkehrsgrau A. Beide sehen gut aus, aber letzteres ist besonders ansprechend, da es überwiegend weiß mit grauen Einfassungen vorne und hinten ist .

Wir rechnen mit einer großen Nachfrage nach diesen Standardfarben, wenn man sich unsere anderen handelsüblichen Gehäuse anschaut, aber auch kundenspezifische Farben sind problemlos erhältlich. Wir haben eine große Auswahl an Farben auf Lager.

Die einfache Montage der Elektronik wurde von Anfang an im Design berücksichtigt. Auf der Innenseite der Rückwand sind M3-Befestigungssäulen für die Montage von Leiterplatten, Elektronikbaugruppen oder dem Zubehör-Montageplattensatz vorgesehen. Darüber hinaus sind Führungsschienen und M3-Bohrungen in den Montageprofilen für die Montage kundenspezifischer Innenplatten vorgesehen. Dies bietet Ihnen eine große Auswahl an Möglichkeiten zur Montage Ihrer Elektronik.

Und jedes Gehäusepaneel verfügt standardmäßig über einen Erdungsbolzen mit M4-Gewinde, sodass Sie ihn nicht als kundenspezifische Funktion angeben müssen. Diese Bolzen helfen auch dabei, die Frontplatte zu fixieren, wenn sie zur Installation oder Wartung geöffnet ist; Dies ist besonders nützlich, wenn das Gerät in der Höhe montiert wird. Die Bodenplatte auf der Unterseite bietet derweil viel Platz für die Kabeleinführung. Zur einfachen Inspektion und Wartung ist diese Platte abnehmbar.

TECHNOMET-CONTROL Übersichtsvideo

TECHNOMET-CONTROL-Sortiment ansehen >>

SPEZIFIZIEREN SIE MASSGESCHNEIDERTE TECHNOMET-CONTROL-GEHÄUSE

Nicht standardmäßige Farben sind lediglich eine Möglichkeit, Ihre neuen Gehäuse individuell zu gestalten. METCASE bietet auch viele andere Optionen. Und alle Arbeiten werden intern ausgeführt, um Qualität und Verantwortlichkeit zu gewährleisten und Ihnen Zeit und Geld zu sparen. Zu den Dienstleistungen gehören:

• Sondergrößen – alle METCASE-Gehäuse sind bis zu einem gewissen Grad in Sondergrößen erhältlich. TECHNOMET-CONTROL ist eines von acht Modellen, die in allen drei Dimensionen Höhe, Breite und Tiefe/Länge in Sondergrößen spezifiziert werden können.
• Kundenspezifische Frontplatten – hergestellt aus Aluminium oder Stahl, vorgestanzt mit Öffnungen, gebohrt und mit Gewinde versehen, vollständig mit Pulverbeschichtung, Nasslackierung, Eloxierung oder Feinbearbeitung versehen und bedruckt oder graviert.
• CNC-Bearbeitung – Stanzen, Formen, Fräsen, Bohren, Gewindeschneiden und Senken.
• Befestigungen und Einsätze – eine große Auswahl an Gewindeeinsätzen und Bolzen. Zu den Optionen gehören selbstklemmende Muttern, Bolzen, Blindabstandshalter, Durchgangsabstandshalter, aufsteckbare PCB-Abstandshalter, 90°-Plattenmuttern und Kabelbinderhalterungen.
• Digitaler Druck von Legenden, Logos und Grafiken in Fotoqualität bis 1800 x 1800 dpi mit Druckflächen bis 600 x 420 mm (A2).

Anpassungsdienste anzeigen >>

ERHALTEN SIE EXPERTENBERATUNG ZU VESA-MONTAGEGEHÄUSE

Benötigen Sie weitere Informationen zum neuen TECHNOMET-CONTROL oder zu einem unserer anderen Gehäuse? Kontaktieren Sie METCASE für fachkundige technische Beratung zur Spezifikation der besten standardmäßigen, kundenspezifischen oder vollständig maßgeschneiderten Gehäuse für Ihr nächstes Projekt.
