SO SPEZIFIZIEREN SIE TECHNOMET-CONTROL FÜR HMI- UND MASCHINENSTEUERGERÄTE

ELEGANT...FORTSCHRITTLICH...GÜNSTIG

In der Welt der Automatisierung und des Maschinenbaus bedeutet höchste Qualität meist hohe Preise – wie in vielen anderen Bereichen des Lebens auch. Aber was wäre, wenn nicht? Was wäre, wenn Sie fortschrittliche, moderne Gehäuse zu einem überraschend attraktiven Preis anbieten könnten?

Was wäre, wenn Sie Ihre neueste HMI-Touchscreen-Technologie in einem eleganten, mit feinen Toleranzen gefertigten Aluminiumgehäuse unterbringen könnten? Ein solches Gehäuse – eines, das sichtbar besser ist als seine Konkurrenten, eines, das intelligente technische Features bietet – hat normalerweise seinen Preis. Aber was wäre, wenn nicht?

Willkommen in der Welt von TECHNOMET-CONTROL – einem VESA-Montage-/Wandmontage-/Mastenmontagegehäuse, das modernste Funktionen und Ästhetik zu einem unerwartet angenehmen Preis bietet. Wie? So was…

EXZELLENZ DURCH MODULARES KOMPONENTENDESIGN

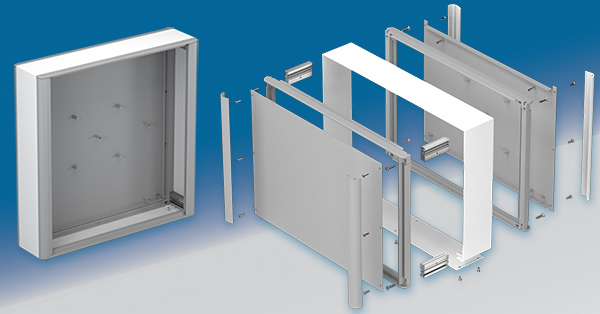

TECHNOMET-CONTROL sieht teuer aus, da seine Druckguss-Front- und Rückrahmen bündig mit dem Hauptgehäuse abschließen und so für ein glattes Erscheinungsbild sorgen. Aufsteckbare Blenden verdecken alle Montageschrauben. Im Inneren befindet sich jedoch ein cleveres Extrusionssystem, das die kostengünstige Herstellung der Gehäuse in Standard- und Sondergrößen ermöglicht – und die einfache Anpassung an Ihre genauen Anforderungen.

Das ist aber erst der Anfang: Die Montageprofile verfügen außerdem über M3-Bohrungen und Führungsschienen zur Aufnahme von Innenplatten. Und es gibt auch M3-Leiterplattensäulen auf der Rückseite – so können Sie wählen, wie Sie Ihre Elektronik am besten installieren. Die Bodenplatte an der Unterseite ist zur Kabeleinführung leicht abnehmbar. Dieses Panel ist – wie alle anderen auch – mit einer M4-Gewindesäule für den Erdungsanschluss ausgestattet.

Das ist das bewährte TECHNOMET-System – basierend auf einem erfolgreichen Design-Ethos, das zu einer schnellen Erweiterung des Sortiments geführt hat. TECHNOMET-CONTROL knüpft an den Erfolg der Instrumentengehäuse TECHNOMET und TECHNOMET SL (schräge Front), TECHNOMET 19" (84TE) Desktop-Mini-Racks und TECHNOMET 10,5" für Elektronik halber Breite (42TE) an.

Dies ist hier bei METCASE nicht ohne Beispiel. Exzellenz erschwinglicher zu machen, war auch das Markenzeichen unserer COMBIMET 19-Zoll-Rack-Gehäuse. Ja, es sind unsere vielseitigsten, anpassbarsten Rack-Gehäuse … aber ihr schlichtes Design macht sie auch zu den kostengünstigsten in unserem 19-Zoll-Sortiment. So erhalten Sie das Beste aus beiden Welten. Dieser Gedanke führte zur Entstehung von TECHNOMET und dann den anderen Modellen, die diesen Namen tragen.

TECHNOMET-CONTROL IN IHRER WELT

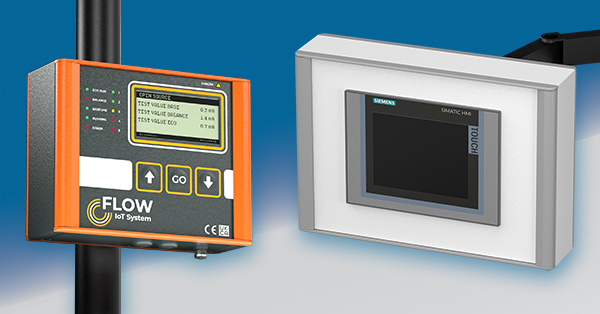

Industrielle Maschinensteuerung, HMI, Automatisierung und Fabrikverarbeitung sind Schlüsselanwendungen für TECHNOMET-CONTROL. Vor allem mit dem Aufstieg des IIoT. Diese Gehäuse können aber auch für Sicherheitssysteme, Test- und Messsysteme, Verkaufsstellen und Erkennung spezifiziert werden. Dank der standardmäßigen VESA MIS-D 100-Befestigung auf der Rückseite können sie schnell und einfach an Querlenkern und Halterungen mit Befestigungslochpositionen von 100 x 100 mm montiert werden.

Dank eines Montagewinkels (Zubehör) mit großer zentraler Kabelöffnung ist TECHNOMET-CONTROL auch an Masten (⌀50 mm oder größer) zu Hause. Das Zubehörsortiment umfasst auch Wandmontagesätze, die – wie die Masthalterung – für zusätzliche Stabilität aus Weichstahl (CR4) gefertigt sind. Alternativ können wir das Gerät so modifizieren, dass es einen Aufhängungsarm über die Grundplatte und nicht wie standardmäßig über die Rückplatte aufnehmen kann.

Die Gehäuse werden in vier Standard-Grundrissgrößen (230 x 180 mm bis 420 x 300 mm) zur Aufnahme von Siemens TP-Displays (KTP400 bis TP1200) sowie Bildschirmen von Herstellern wie Beckhoff, Beijer (X2), B&R und vielen mehr angeboten. Alle Gehäuse sind standardmäßig 95 mm tief, was ihnen ein schlankes Profil verleiht. Wenn Sie möchten, können Sie sie jedoch auch in benutzerdefinierten Tiefen angeben. Das ist das Schöne an TECHNOMET-CONTROL – wie viele andere METCASE-Gehäuse kann es in allen drei Dimensionen in kundenspezifischen Größen spezifiziert werden.

TECHNOMET-CONTROL >>

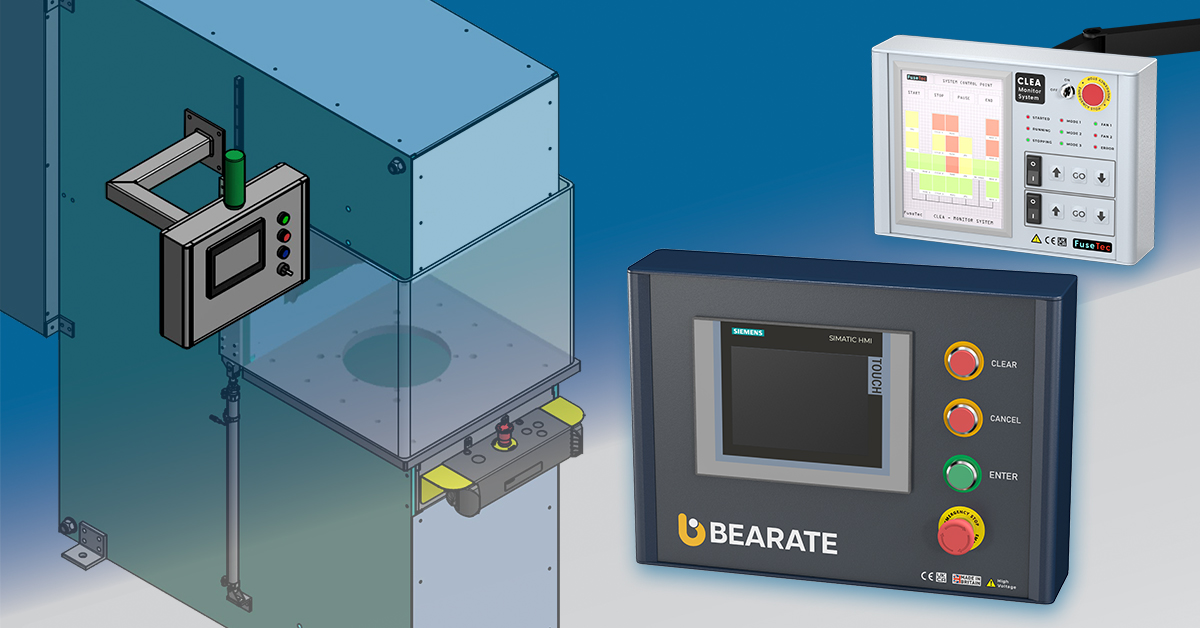

MASSGESCHNEIDERTE TECHNOMET-STEUERUNG FÜR DEN MASCHINENBAU

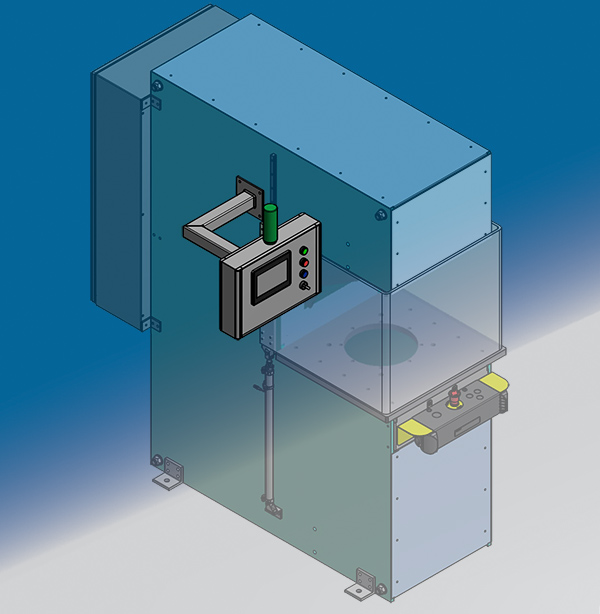

Im Rahmen eines aktuellen Auftrags haben wir eine maßgeschneiderte TECHNOMET-CONTROL hergestellt, die an eine rechtwinklige Halterung passt, die an der Seite einer Maschine zur Lagermontage und Schmierung angeschraubt ist. Für die Montage des Gehäuses an der rechtwinkligen Halterung waren keine individuellen Anpassungen erforderlich – es passte direkt über die standardmäßigen VESA MIS-D 100 x 100 mm-Befestigungspunkte an der Rückwand. Unsere Anpassungsarbeiten umfassten die Bearbeitung des Gehäuses, um Folgendes zu ermöglichen:

• ein 7" Turck Banner TX707-P3CV01 HMI PLC Touchscreen (800 x 480 mm)
• Drucktasten und ein Schalter
• ein großes grünes Leuchtfeuer auf der Oberseite
• Kabeleinführung über die Rückwand.

SPEZIFIZIEREN SIE MASSGESCHNEIDERTE GEHÄUSE FÜR DIE MASCHINENSTEUERUNG

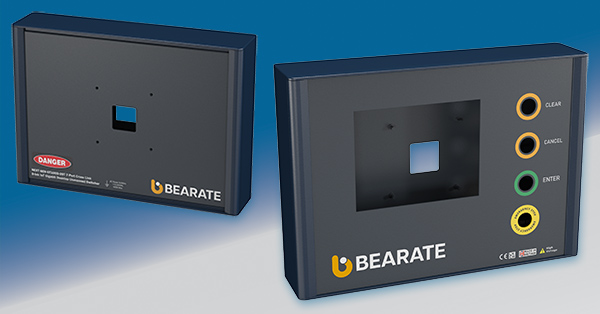

Alle METCASE-Gehäuse – nicht nur TECHNOMET-CONTROL – können vollständig maßgeschneidert geliefert werden, sodass sie von Ihrem Wareneingang in Ihre Produktionslinie gelangen können, bereit für den Einbau Ihrer Elektronik.

Zu den hauseigenen Anpassungsdiensten bei METCASE gehören:

• maßgeschneiderte Größen (erhältlich in allen drei Dimensionen für TECHNOMET-CONTROL, TECHNOMET, TECHNOMET SL, TECHNOMET 19“, TECHNOMET 10,5“ und diverse weitere Modelle)
• Kundenspezifische Frontplatten – die typische Mindestbestellmenge beträgt 10 Stück, basierend auf der Größe der Platte
• CNC-Bearbeitung – Stanzen, Abkanten, Fräsen, Bohren und Gewindeschneiden
• Befestigungen und Einsätze – wählen Sie aus einer großen Auswahl, einschließlich Gewindeeinsätzen und Bolzen
• Sonderfarben – Pulverbeschichtung, Lackierung und Eloxierung
• Digitaldruck von Legenden, Logos und Grafiken in Fotoqualität.

METCASE-Anpassungsdienste >>

Erhalten Sie kompetente technische Beratung zu HMI-Gehäusen

Kontaktieren Sie METCASE für Ratschläge zur Spezifikation der besten Standard- oder kundenspezifischen Aluminium-Elektronikgehäuse für Maschinensteuerung, HMI, Automatisierung, Fabrikverarbeitung und mehr. Registrieren Sie sich für 3D-Modelle (falls Sie dies noch nicht getan haben), damit Sie sehen können, wie Ihre Elektronik in Ihrem maßgeschneiderten Gehäuse aussehen wird.
